یک حسگر ارتعاش چه میگوید و چه نمیگوید
پایش ارتعاش خرابی یاتاقان، نابالانسی و ناهممحوری را خوب مییابد. بسیاری چیزهای دیگر را بد. دانستن مرز میان این دو تعیین میکند برنامه سال اولش را رد کند یا نه.
ارتعاش پربازدهترین اندازهگیری پایش وضعیت روی تجهیزات دوار است و همچنین همانی است که بیش از همه چنان فروخته میشود که گویی همه چیز را تشخیص میدهد. نمیدهد. خانوادهای مشخص و خوشفهم از خرابیهای مکانیکی را بسیار خوب تشخیص میدهد، خانواده دومی را فقط در شرایطی که مکررا غایباند، و درباره خانواده سوم چیز سودمندی نمیگوید. برنامهای که مرز را میشناسد موفق میشود؛ برنامهای که آن سوی مرز وعده میدهد پس از نخستین خرابی از دست رفته لغو میشود.
آنچه خوب انجام میدهد با نابالانسی آغاز میشود که به شکل مولفهای قوی دقیقا در یک برابر سرعت چرخش ظاهر میشود، عمدتا شعاعی و با فاز پایدار. ناهممحوری یک و دو برابر سرعت چرخش با مولفه محوری مشخصه تولید میکند. لقی مجموعهای از هارمونیکها میسازد. شفت خمیده، مشکلات تسمه و پدیدههای عبور پره همگی امضاهایی دارند که مستقیما از هندسه و سرعت میآیند. اینها مواردیاند که ارتعاش در آنها نه فقط نشانهای بلکه تشخیصی است: طیف میگوید کدام خرابی، نه صرفا اینکه چیزی ایراد دارد.

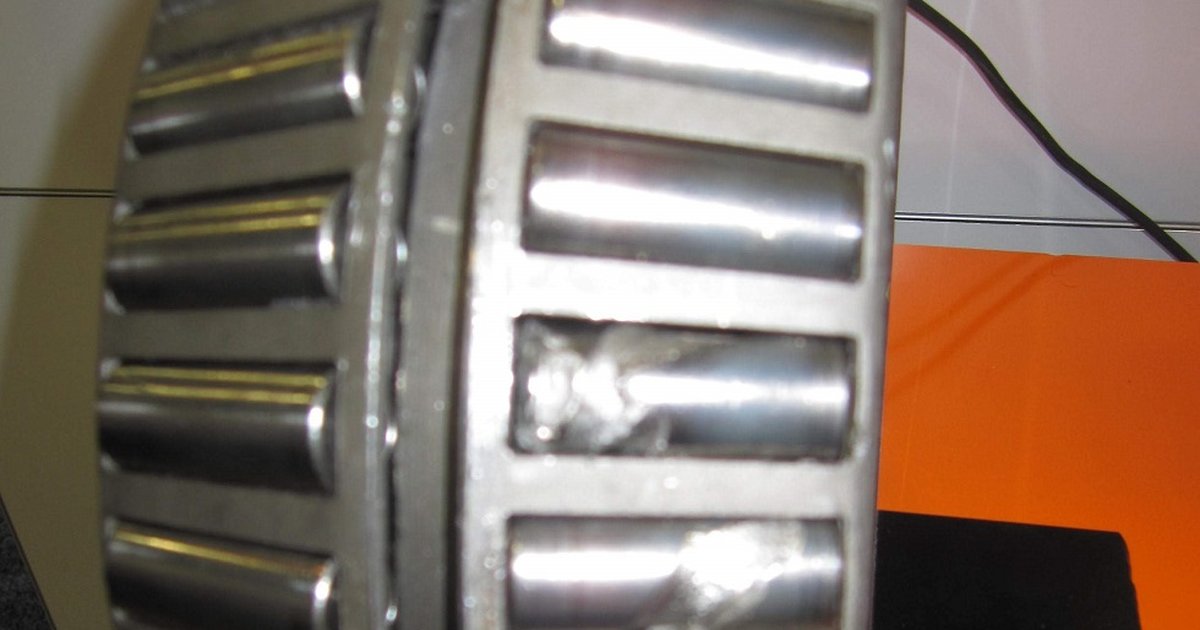

عیوب یاتاقان غلتشی مورد قوی دوماند و باارزشترین، چون هشدار بلندی میدهند. کندگی روی رینگ یا عنصر غلتشی ضربهای تکرارشونده با بسامدی میسازد که هندسه تعیینش میکند — بسامدهای عبور ساچمه و بسامدهای قفسه و چرخش ساچمه، همه از ابعاد یاتاقان و سرعت شفت قابل محاسبه. نکته این است که این ضربهها کوچک و پربسامدند و در طیف خام زیر انرژی بسیار بزرگتر کمبسامد دفن میشوند. تحلیل پوش یا دمدولاسیون دقیقا برای همین وجود دارد: سیگنال را بالاگذر کنید، یکسوسازی کنید و به طیف پوش نگاه کنید، جایی که نرخ تکرار ضربه تمیز ظاهر میشود. انجام خوب این کار نیازمند دانستن شماره فنی یاتاقان و سرعت چرخش است. برنامهای که هیچکدام را ندارد به سطوح کلی نگاه میکند که ابزار بهمراتب ضعیفتری است.
جعبهدندهها جاییاند که کار سختتر میشود. امضاها واقعیاند — بسامد درگیری دنده و نوارهای کناری با فاصله سرعت شفت — اما طیف شلوغ است، انرژی یک دندانه ترکخورده نسبت به انرژی درگیری کوچک است، و شاخصهای سودمند اغلب به میانگینگیری همزمان با چرخش نیاز دارند که خود مرجع تاکومتر میخواهد. پایش جعبهدنده مشروع و ارزشمند است و در همان رده دشواری یاتاقان یک پمپ نیست.
حالا محدودیتها. ماشینآلات کمدور واقعا دشوارند: زیر حدود صد دور بر دقیقه انرژی عیب یاتاقان به کف نویز شتابسنج استاندارد نزدیک میشود و ابزارهای صادقانه نشر آوایی، فراصوت، یا شتابسنج کمبسامدی است که مشخصا برای همین کار انتخاب شده — نه همان حسگری که روی فن به کار میرود. ماشینهای با سرعت متغیر این فرض را میشکنند که خط طیفی در بسامد ثابتی مینشیند؛ بدون ردگیری مرتبهای نسبت به سیگنال سرعت، طیف ماله میخورد و تشخیص ناپدید میشود. تغییر بار همین را با روند دامنه میکند، و به همین دلیل روند صعودی روی ماشینی که وظیفهاش تغییر کرده بسیار اوقات اصلا خرابی نیست.
خرابیهایی هم هستند که ارتعاش صرفا نمیبیندشان. خرابیهای الکتریکی موتور — مشکلات میله رتور و سیمپیچ — گاهی ردی ارتعاشی میگذارند اما با تحلیل امضای جریان بهتر یافته میشوند. قحطی روانکاری دیر و مبهم ظاهر میشود. سایش درونی، رسوب و گرفتگی در پمپ و مبدل حرارتی مسائل فرایندیاند که فشار، جریان و دما زودتر تشخیصشان میدهند. کاویتاسیون نویز پهنباند تولید میکند که تشخیصپذیر است اما بهآسانی با دیگر منابع پهنباند اشتباه میشود.
پیامدهای عملی بیشتر درباره نصباند و همانجایی است که بیشتر برنامهها واقعا میبازند. نحوه نصب بر همه چیز چیره است: شتابسنج پیچشده تا چندین کیلوهرتز قابل استفاده است، پایه آهنربایی بهمراتب کمتر، و پروب دستی بهزحمت تا بازهای که عیوب یاتاقان در آن زندگی میکنند — پس پایه آهنربایی میتواند تشخیص یاتاقان را ناممکن کند و همچنان عددی باورپذیر تولید کند. نقطه اندازهگیری باید روی مسیر بار، نزدیک پوسته یاتاقان، روی فلز و هر بار در همان جا باشد؛ جابهجا کردن حسگر به اندازه پانزده سانتیمتر طیف را آنقدر تغییر میدهد که روند بیاعتبار شود. و ارزش نخستین اندازهگیری صفر است، چون تقریبا همه چیز در تحلیل ارتعاش مقایسهای است — با خط مبنایی روی همان ماشین، با ماشینی همسان، یا با یک روند. برنامهای که با گردآوری مجموعه خط مبنای خوبی آغاز میکند در حالی که تجهیز سالم شناخته میشود، پرارزشترین کاری را میکند که هرگز خواهد کرد.
انتظارها را بر همین اساس تنظیم کنید. ارتعاش روی ماشینآلات با سرعت ثابت که درست ابزارگذاری شدهاند هفتهها تا ماهها هشدار زوال یاتاقان میدهد. عمر مفید باقیمانده را به روز نخواهد گفت، هر چه داشبورد القا کند. و بهترین کاربردش نه به عنوان یک هشدار بلکه به عنوان ورودی تصمیمی است که کسی به هر حال باید بگیرد: اینکه آیا این ماشین را در توقفی که از پیش برنامهریزی شده باز کنیم یا نه.
